PSoC5LP Prototyping Kitで作るUSBオーディオI/F(I2S出力対応)

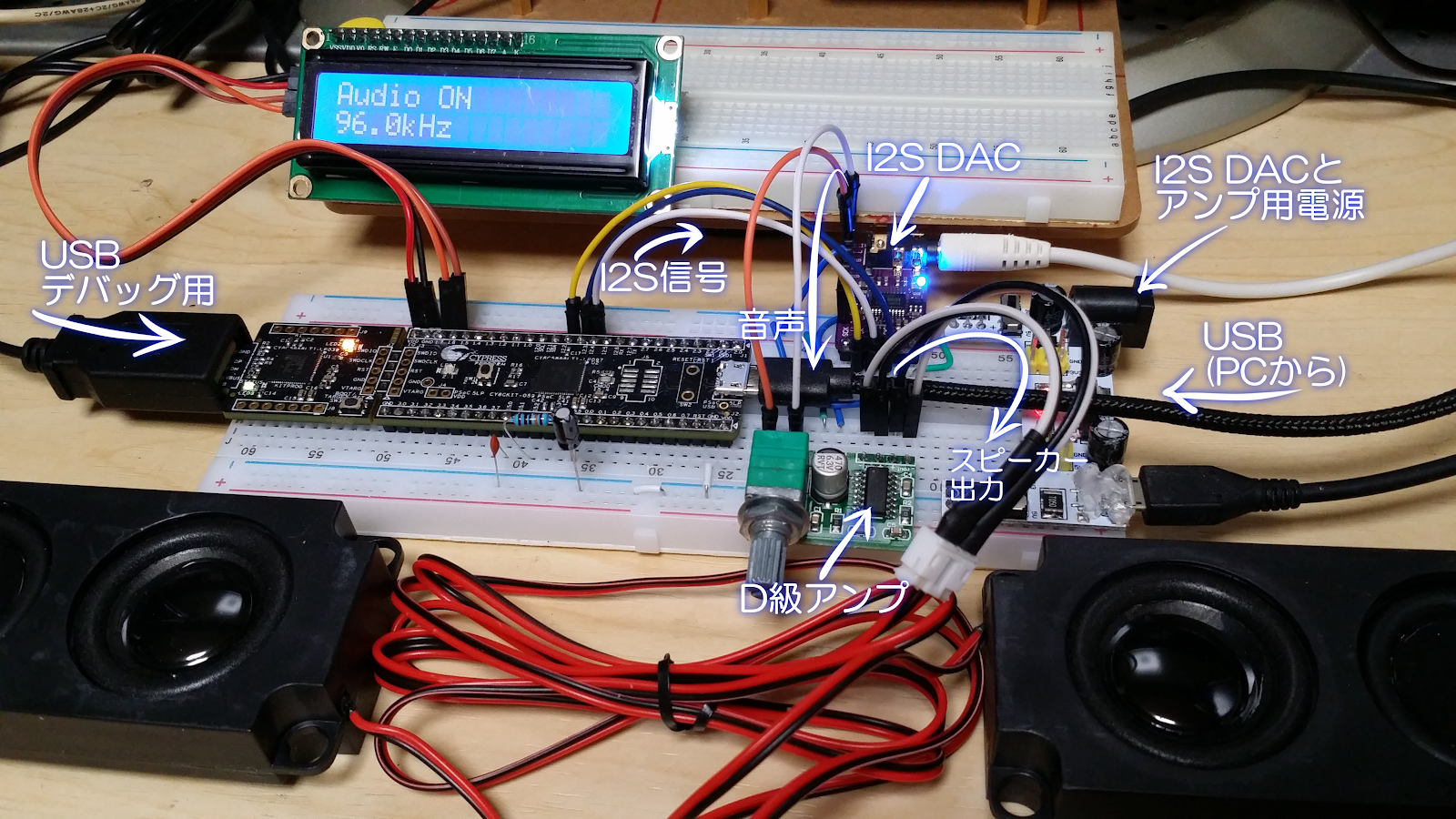

PSoC5には CE95390 - USB Audio with PSoC 3/5LP というUSBオーディオの公式サンプルがありますが、32kHz 8ビット モノラルなんですよねー。ということで、これを96kHz 16ビット ステレオに拡張しつつ、内蔵の8bit DACだけでなく外部DACも利用できるように、I2S出力にも対応してます(*´▽｀*) 前置きはいいからとりあえず鳴らしてみたい！という方は、下記のダウンロード先に最小限の説明があるので、それを見て試してみてね(●´ω｀●) PSoC Creator用プロジェクトのダウンロード CY8CKIT-059(PSoC5LP) USB Audio with Internal DAC and I2S Dual Out 必要な部品 必須パーツ PSoC5LP Prototyping Kit(CY8CKIT-059) コンデンサ ：C1(100pF), C2(1uF) 抵抗 ：R1(100kΩ) オプションパーツ（無くてもOKです） I2S DACボード マスタークロックを自己生成できるのものが使えます。信号電圧が3.3Vならそのまま使えますが、5V駆動の場合はTopDesign.cysch内のI2Sコンポーネントの出力先を変更して、3.3V生成部分を使わずピン直接出力すればOKです。私は、PCM5102A搭載のちっこいボードを買いました(送料込み512円)。 Interface I2S PCM5102 DAC Decoder GY-PCM5102 I2S Player Module For Raspberry Pi 16x2 LCD(LCD1602) I2C接続で信号電圧が5Vのもの。よくあるArduino用のが使えます。繋いでおくと、Audio出力のON/OFF状態と現在の再生周波数が表示されます。 アンプボード アンプ内蔵スピーカーで鳴らす場合は不要ですが、私は持っていなかったので、お安いD級アンプボードを買いました（送料込み71円）。 new 1pcs PAM8403 mini 5V digital amplifier board with switch potentiometer can be USB powered スピーカー D級
